Besi cor nodular adalah salah satu tipe produk casting yang dikelompokan berdasarkan bentuk grafitnya. Besi cor kelabu dan besi cor nodular bisa berasal dari bahan baku yang hampir sama, tapi sifat mekanisnya sangat berbeda. Besi cor kelabu getas, sedangkan besi cor nodular bisa ditekuk dan menahan beban kejut. Perbedaan ini ditentukan oleh satu hal: bentuk grafit di dalam logam. Artikel ini membahas bagaimana foundry mengubah grafit dari bentuk serpih menjadi bulatan kecil (nodul), dan apa saja yang harus dijaga agar prosesnya berhasil.
Mengapa Bentuk Grafit Begitu Menentukan
Pada besi cor kelabu, grafit tumbuh sebagai serpihan pipih. Ujung serpihan yang tajam bertindak seperti retakan kecil di dalam logam, sehingga tegangan terkonsentrasi di sana dan material mudah patah tanpa banyak deformasi.
Pada besi cor nodular, grafit berbentuk bulat. Bentuk bulat tidak menciptakan konsentrasi tegangan yang tajam, sehingga matriks logam di sekitarnya bisa menahan beban dan berdeformasi lebih dulu sebelum patah. Hasilnya adalah material dengan kekuatan tarik dan elongasi yang mendekati baja cor, tetapi tetap mempertahankan keunggulan besi cor: titik lebur lebih rendah, fluiditas baik, dan biaya produksi lebih murah. Di Indonesia, material ini sering disebut FCD (ferro casting ductile), mengikuti penamaan standar JIS.
Tahap 1: Menyiapkan Besi Dasar
Nodularisasi hanya berhasil jika besi cair dasarnya memenuhi syarat.
Kadar sulfur rendah. Sulfur bereaksi dengan magnesium, sehingga magnesium yang seharusnya membentuk nodul justru habis terikat. Karena itu besi dasar untuk FCD biasanya dilebur dengan kadar sulfur rendah, atau melalui tahap desulfurisasi lebih dulu. Pemilihan jenis tungku peleburan ikut berpengaruh, karena tungku induksi lebih mudah menghasilkan besi rendah sulfur dibanding kupola.
Karbon ekuivalen yang tepat. Kadar karbon dan silikon diatur agar besi cukup cair untuk dituang dan grafit bisa terbentuk tanpa menghasilkan karbida keras.
Unsur pengganggu dibatasi. Unsur sisa seperti timbal, bismut, titanium, dan antimon dalam jumlah kecil pun dapat merusak bentuk nodul. Ini sebabnya pemilihan skrap untuk FCD lebih ketat dibanding besi cor kelabu.
Tahap 2: Nodularisasi dengan Magnesium
Magnesium adalah unsur utama yang membuat grafit tumbuh bulat. Masalahnya, magnesium mendidih pada suhu jauh di bawah suhu besi cair, sehingga penambahannya bisa menimbulkan reaksi hebat berupa nyala dan asap putih. Karena itu magnesium biasanya ditambahkan dalam bentuk paduan, umumnya ferosilikon-magnesium, dengan beberapa metode:
Metode sandwich. Paduan nodulizer diletakkan di kantong pada dasar ladel lalu ditutup lapisan penutup (misalnya potongan baja), kemudian besi cair dituang di atasnya. Metode ini sederhana dan paling banyak dipakai.
Metode tundish cover. Ladel diberi tutup dengan lubang tuang, sehingga reaksi lebih tertahan, asap berkurang, dan magnesium yang terserap lebih banyak.
Wire feeding. Kawat berisi magnesium diumpankan ke dalam ladel dengan mesin. Jumlahnya bisa dikontrol presisi dan cocok untuk otomasi.
Banyak paduan nodulizer juga mengandung sedikit cerium atau logam tanah jarang lain, yang membantu menetralkan unsur pengganggu dan menstabilkan bentuk nodul.
Fading: efek yang memudar. Efek magnesium tidak bertahan lama. Magnesium terus menguap dan teroksidasi, sehingga besi yang sudah dinodularisasi harus dituang dalam batas waktu tertentu. Jika terlambat, grafit kembali tumbuh dalam bentuk cacing (compacted) atau serpih, dan seluruh part bisa ditolak.
Tahap 3: Inokulasi

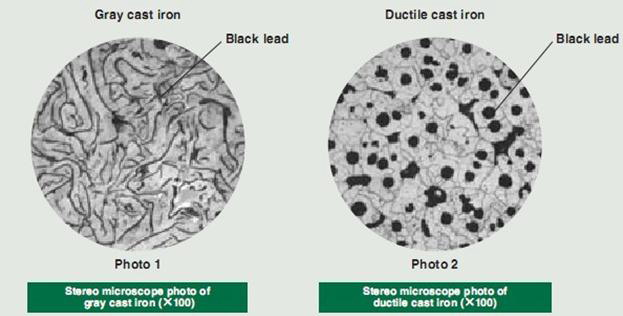

Struktur mikro besi cor nodular dengan grafit berbentuk bulat di dalam matriks logam
Setelah nodularisasi, besi cair diberi inokulan, biasanya ferosilikon yang mengandung sedikit kalsium, barium, atau aluminium. Inokulan menyediakan banyak titik inti tempat grafit mulai tumbuh. Semakin banyak titik inti, semakin banyak dan semakin kecil nodul yang terbentuk, dan risiko terbentuknya karbida keras (chill) di bagian tipis semakin kecil.
Inokulasi bisa dilakukan di ladel, di aliran logam saat dituang (stream inoculation), atau di dalam cetakan menggunakan sisipan inokulan pada sistem saluran. Inokulasi yang dilakukan sedekat mungkin dengan saat pembekuan biasanya memberi hasil paling efektif karena efek inokulan juga memudar.
Kelas Material dan Peran Matriks
Sifat akhir besi cor nodular ditentukan oleh matriks logam di sekitar nodul:
Matriks feritik. Lebih lunak dan ulet, dengan elongasi tinggi. Contohnya kelas EN-GJS-400-15 atau FCD400, yang dipakai untuk komponen yang harus tahan beban kejut seperti fitting pipa dan komponen suspensi.
Matriks perlitik. Lebih kuat dan keras, tetapi elongasinya lebih rendah. Contohnya EN-GJS-700-2 atau FCD700, untuk poros engkol dan roda gigi.
Matriks campuran ferit-perlit. Kompromi di antara keduanya, seperti EN-GJS-500-7, yang paling umum di industri otomotif.
ADI (Austempered Ductile Iron). Melalui heat treatment austempering, besi cor nodular bisa mencapai kekuatan yang menyaingi baja tempa, sehingga dipakai untuk roda gigi dan komponen tahan aus.
Matriks bisa diarahkan lewat komposisi (misalnya tembaga atau timah untuk memperbanyak perlit), laju pendinginan, atau perlakuan panas setelah pengecoran.
Cacat Khas pada Besi Cor Nodular
Nodularitas rendah. Biasanya akibat sulfur tinggi, magnesium kurang, atau fading. Diperiksa melalui metalografi, atau secara cepat dengan uji kecepatan gelombang ultrasonik.
Dross. Lapisan oksida dan sulfida magnesium yang terperangkap di dalam cor, mirip cacat inklusi pada umumnya. Dikendalikan lewat pembersihan terak di ladel dan desain saluran dengan filter.
Penyusutan. Besi cor nodular punya perilaku susut yang unik karena grafit memuai saat terbentuk. Jika cetakan kurang kaku, pemuaian ini mendorong dinding cetakan dan justru menimbulkan rongga susut di dalam. Desain gating dan riser untuk FCD karena itu berbeda dari baja cor.
Grafit chunky. Bentuk grafit yang tidak beraturan pada bagian sangat tebal yang membeku lambat, menurunkan kekuatan dan elongasi.
Mengapa FCD Menjadi Pilihan Utama Banyak Industri
Besi cor nodular menggabungkan kemudahan produksi besi cor dengan sifat mekanis yang mendekati baja. Kombinasi ini membuatnya dipakai luas, mulai dari komponen otomotif, pipa air minum, hingga rumah turbin angin. Namun keberhasilannya sangat bergantung pada disiplin proses di setiap tahap: besi dasar yang bersih, nodularisasi yang tepat, inokulasi yang efektif, dan waktu tuang yang terjaga. Foundry yang mampu mengendalikan keempat hal ini secara konsisten akan memiliki keunggulan besar dalam pasar komponen struktural.
